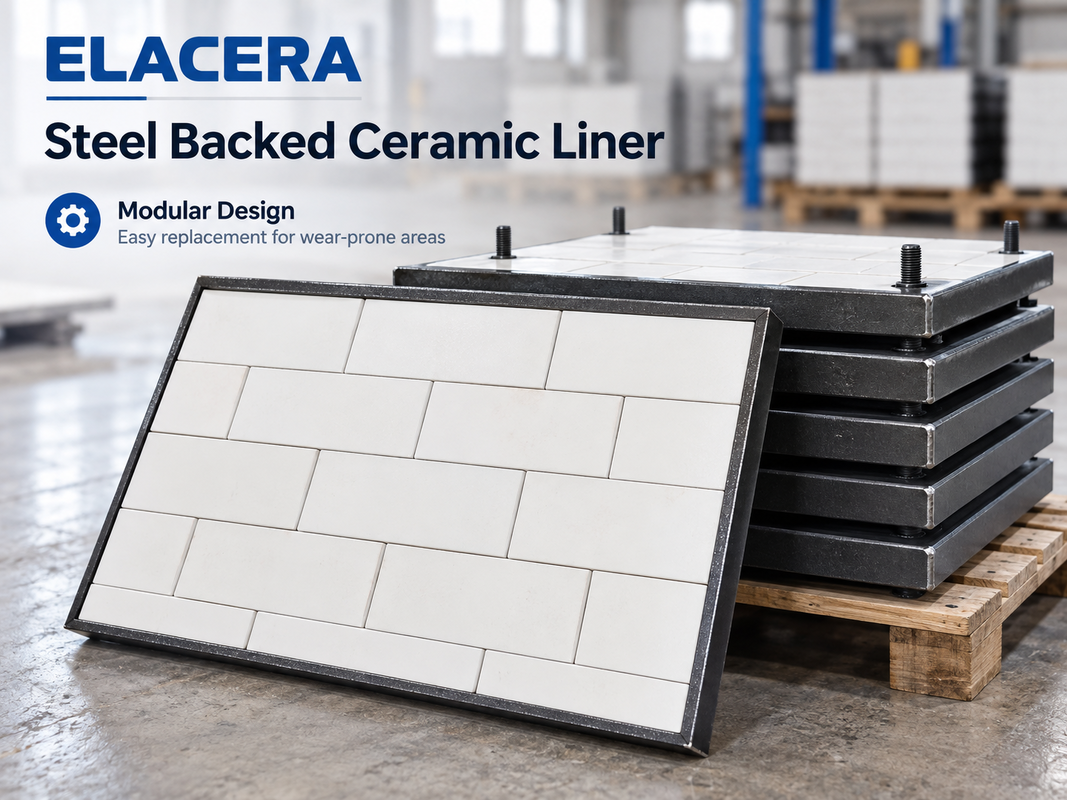

لاینر سرامیکی آلومینا با پشتی فولادی برای ناودان‌ها و هاپرها

توضیحات مختصر محصول
لاینرهای سرامیکی با پشتی فولادی ELACERA از کاشی‌های سرامیکی آلومینا بالا استفاده می‌کنند که به یک صفحه پشتی فولادی ساخته شده چسبانده شده‌اند. این لاینر مدولار از ناودان‌ها، قیف‌ها، مخازن و تجهیزات انتقال که در معرض سایش لغزشی شدید قرار دارند محافظت می‌کند، در حالی که پشتی فولادی نصب و تعویض مکانیکی راحت را امکان‌پذیر می‌سازد.

یک لاینر سرامیکی با پشتی فولادی یک پنل مدولار محافظ سایش است که از کاشی‌های سرامیکی مقاوم در برابر سایش آلومینا تشکیل شده است که روی یک صفحه پشتی فولادی ساخته شده ثابت شده‌اند.

این محصول عمدتاً در ناودان‌ها، قیف‌ها، مخازن، نقاط انتقال و سایر تجهیزات جابجایی مواد فله استفاده می‌شود که در آن سایش مداوم مواد ساینده باعث سایش سریع سطح تجهیزات می‌شود.

برخلاف لاینرهای کامپوزیت سرامیک-لاستیک-فولاد، این طراحی فاقد لایه بالشتکی لاستیکی است. سرامیک سطح کاری مقاوم در برابر سایش را فراهم می‌کند، در حالی که پشتی فولادی استحکام ساختاری پنل را فراهم می‌کند و امکان نصب یا تعویض کامل لاینر را به صورت یک واحد فراهم می‌سازد.

ساختار محصول

لاینر از دو بخش اصلی تشکیل شده است:

لایه سایش سرامیکی آلومینا
کاشی‌های سرامیکی آلومینا بالا سطح تماس مواد را تشکیل می‌دهند. سختی بالای آنها آنها را برای مقاومت در برابر سایش مداوم از زغال سنگ، خاکستر، کلینکر، سنگ معدن، پودرهای معدنی و سایر مواد فله ساینده مناسب می‌سازد.

صفحه پشتی فولادی
صفحه فولادی از لایه سرامیکی پشتیبانی می‌کند و یک پایه نصب قوی را فراهم می‌سازد. بسته به طراحی تجهیزات، پشتی می‌تواند با گل پیچ‌های جوش داده شده، پیچ‌های رزوه دار، سوراخ‌های نصب، لبه‌های تا شده یا قاب‌های فولادی سفارشی ساخته شود.

اندازه، چیدمان سرامیک و موقعیت نصب همگی می‌توانند طبق نقشه تأیید شده تولید شوند.

چرا از لاینرهای سرامیکی با پشتی فولادی استفاده کنیم؟

برای سطوح بزرگ تجهیزات، چسباندن مستقیم کاشی‌های سرامیکی منفرد به تجهیزات می‌تواند زمان نصب قابل توجهی را نیاز داشته باشد و نگهداری آینده را دشوارتر کند.

با استفاده از لاینر سرامیکی با پشتی فولادی، لاینر سرامیکی قبل از نصب روی صفحه فولادی پیش مونتاژ می‌شود.

این مزایای عملی متعددی را ارائه می‌دهد:

• نصب مدولار
• تعویض آسان‌تر لاینر
• زمان نگهداری کوتاه‌تر
• چیدمان پایدار سرامیک
• پیش‌ساخت راحت
• موقعیت‌های نصب سفارشی

هنگامی که سایش در یک ناحیه خاص متمرکز است، پنل‌های منفرد را می‌توان بدون نیاز به لاینینگ مجدد کل سطح تجهیزات تعویض کرد.

طراحی شده برای سایش لغزشی

شرایط سایش مختلف نیازمند ساختارهای لاینر متفاوتی هستند.

برای کاربردهایی با ضربه شدید از ذرات بزرگ، یک لاینر کامپوزیت سرامیک-لاستیک-فولاد ممکن است بالشتک ضربه بهتری را فراهم کند.

یک لاینر سرامیک + فولاد برای مواردی که سایش لغزشی مکانیسم غالب سایش است و ساختار لاینر مدولار سفت و سخت ترجیح داده می‌شود، مناسب‌تر است.

شرایط عملیاتی معمول شامل:

• سایش مداوم مواد
• جابجایی پودر ساینده
• ذرات ریز یا متوسط
• ضربه متوسط
• فضای نصب محدود
• پنل‌های لاینر نصب شده مکانیکی

بنابراین انتخاب لاینر باید بر اساس مکانیسم سایش واقعی و نه صرفاً ضخامت سرامیک باشد.

چیدمان کاشی سرامیک پلکانی

کاشی‌های سرامیکی آلومینا را می‌توان در الگوی پلکانی چیدمان کرد.

این به جلوگیری از درزهای طولانی و پیوسته در جهت جریان مواد کمک می‌کند و سطح مقاوم در برابر سایش پیوسته‌تری ایجاد می‌کند.

چیدمان سرامیک را می‌توان بر اساس موارد زیر تنظیم کرد:

• جهت جریان مواد
• اندازه ذرات
• سرعت مواد
• زاویه ضربه
• هندسه تجهیزات
• الگوی سایش مورد انتظار

برای تجهیزات نامنظم یا غیر استاندارد، ما می‌توانیم کاشی‌های سرامیکی و صفحه پشتی فولادی را طبق نقشه‌های مشتری تولید کنیم.

گزینه‌های نصب

لاینرهای سرامیکی با پشتی فولادی را می‌توان با طرح‌های نصب مختلف عرضه کرد.

گزینه‌های رایج شامل:

• گل پیچ‌های جوش داده شده
• پیچ‌های رزوه دار
• سوراخ‌های نصب
• قاب‌های فولادی جوش داده شده
• ساختارهای اتصال سفارشی

صفحه پشتی به شما امکان می‌دهد پنل لاینر را قبل از رسیدن به محل مونتاژ کنید و کار نصب سرامیک مورد نیاز در داخل تجهیزات را کاهش می‌دهد.

این امر به ویژه در مواردی که زمان توقف محدود است مفید است.

کاربردهای معمول

لاینرهای سرامیکی با پشتی فولادی معمولاً در موارد زیر نصب می‌شوند:

• ناودان‌های انتقال
• ناودان‌های تخلیه
• قیف‌ها
• مخازن
• سیلوها
• فیدرها
• نقاط انتقال
• تجهیزات جابجایی زغال سنگ
• تجهیزات جابجایی سیمان
• تجهیزات فرآوری مواد معدنی
• سیستم‌های انتقال پودر

آنها به ویژه برای سطوح سایش صاف یا نسبتاً ساده که پنل‌های مدولار را می‌توان به صورت مکانیکی نصب کرد، مناسب هستند.

صنایع

صنایع معمول شامل:

کارخانه‌های سیمان

سیستم‌های جابجایی کلینکر، مواد خام، خاکستر بادی و پودر.

معدن و فرآوری مواد معدنی
تجهیزات انتقال سنگ معدن، کنسانتره و مواد معدنی ساینده.

نیروگاه‌ها
تجهیزات جابجایی زغال سنگ، خاکستر و مواد پودری.

کارخانه‌های فولاد
سیستم‌های انتقال مواد خام، کک، سینتر و گرد و غبار.

بنادر و پایانه‌های فله
ناودان‌های انتقال مواد فله و تجهیزات بارگیری.

فرآوری شیمیایی و پودر
تجهیزات جابجایی پودرهای ساینده و مواد دانه‌ای.

ساخت سفارشی

لاینرهای سرامیکی با پشتی فولادی ELACERA را می‌توان طبق ابعاد واقعی تجهیزات و شرایط عملیاتی تولید کرد.

سفارشی‌سازی‌های موجود شامل:

• طول و عرض لاینر
• ضخامت کلی
• ضخامت سرامیک
• ضخامت صفحه فولادی
• ابعاد کاشی سرامیک
• چیدمان کاشی
• تعداد گل پیچ‌های نصب
• موقعیت پیچ‌ها
• شکل قاب فولادی
• طراحی لبه
• چیدمان نصب

برای پروژه‌های جایگزینی، می‌توان از نقشه‌های لاینر موجود، نقشه‌های تجهیزات یا اندازه‌گیری‌های نمونه برای ارزیابی فنی استفاده کرد.

اطلاعات مورد نیاز برای انتخاب

برای توصیه یک ساختار لاینر مناسب، ارائه موارد زیر مفید است:

• مواد منتقل شده
• اندازه ذرات
• دمای عملیاتی
• سرعت مواد
• شرایط ضربه
• موقعیت نصب
• مواد لاینر موجود
• ابعاد لاینر
• عمر مفید مورد انتظار
• نقشه نصب

این اطلاعات به تعیین ضخامت مناسب سرامیک، پشتی فولادی و روش نصب کمک می‌کند.

ساخت و بازرسی

ابتدا صفحه پشتی فولادی طبق ابعاد تأیید شده و طرح نصب ساخته می‌شود.

سپس کاشی‌های سرامیکی آلومینا برش داده شده و طبق هندسه پنل چیده می‌شوند و سپس به طور ایمن روی زیرلایه فولادی ثابت می‌شوند.

قبل از حمل و نقل، لاینرهای تکمیل شده را می‌توان برای موارد زیر بررسی کرد:

• ابعاد کلی
• چیدمان سرامیک
• وضعیت چسبندگی
• موقعیت‌های نصب
• ساخت فولاد
• وضعیت سطح
• تعداد و شناسایی

برای پروژه‌های بزرگ، پنل‌های منفرد را می‌توان طبق نقشه نصب شماره‌گذاری کرد.

بسته‌بندی و حمل و نقل

لاینرهای سرامیکی با پشتی فولادی بر اساس اندازه، وزن و روش حمل و نقل بسته‌بندی می‌شوند.

پنل‌های لاینر سنگین معمولاً روی پالت‌های تقویت شده یا در جعبه‌های چوبی بسته‌بندی می‌شوند تا از حرکت و آسیب در حین حمل و نقل جلوگیری شود.

بسته‌بندی صادراتی را می‌توان برای حمل و نقل دریایی، هوایی یا چندوجهی آماده کرد.

سوالات متداول

1. لاینر سرامیکی با پشتی فولادی چیست؟
این یک لاینر مقاوم در برابر سایش است که از کاشی‌های سرامیکی آلومینا ساخته شده و روی یک صفحه پشتی فولادی ثابت شده است. سرامیک در برابر سایش مقاومت می‌کند در حالی که صفحه فولادی استحکام ساختاری و نصب را فراهم می‌کند.

2. تفاوت بین لاینر سرامیکی با پشتی فولادی و لاینر سرامیک لاستیک فولاد چیست؟
لاینر سرامیکی با پشتی فولادی فقط حاوی سرامیک و فولاد است. لاینر سرامیک لاستیک فولاد همچنین حاوی یک لایه لاستیکی برای بالشتک ضربه اضافی است.

3. چه زمانی باید یک لاینر سرامیک + فولاد انتخاب شود؟این به طور کلی برای مواردی که سایش لغزشی مکانیسم اصلی سایش است و ساختار لاینر مدولار سفت و سخت مورد نیاز است، مناسب است.
4. آیا ابعاد لاینر قابل سفارشی‌سازی است؟

بله. اندازه پنل، ضخامت سرامیک، ضخامت فولاد و موقعیت‌های نصب همگی می‌توانند طبق نقشه‌ها تولید شوند.
5. آیا می‌توان گل پیچ‌ها را به پشت جوش داد؟

بله. گل پیچ‌های جوش داده شده، پیچ‌ها، سوراخ‌ها و سایر ساختارهای نصب را می‌توان سفارشی کرد.
6. آیا چیدمان سرامیک می‌تواند از جهت جریان مواد پیروی کند؟

بله. اندازه و چیدمان کاشی را می‌توان بر اساس هندسه تجهیزات و جهت سایش بهینه کرد.
7. چه اطلاعاتی برای قیمت‌گذاری لازم است؟

لطفاً ابعاد یا نقشه‌های لاینر، ضخامت سرامیک، ضخامت صفحه فولادی، طرح نصب، تعداد و شرایط عملیاتی اولیه را ارائه دهید.
8. آیا می‌توان لاینرهای جایگزین را از نمونه‌های موجود تولید کرد؟

بله. می‌توان از نقشه‌های موجود، اندازه‌گیری‌های نمونه یا ابعاد تجهیزات برای ارزیابی و تولید مجدد استفاده کرد.
