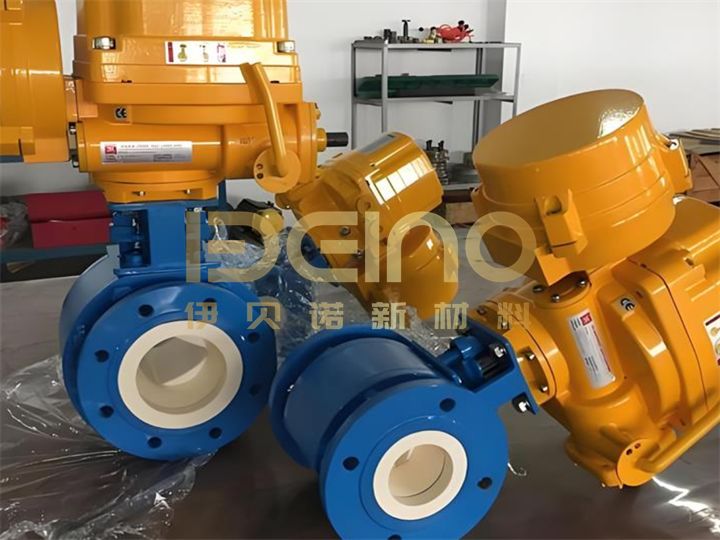

شیر توپی سرامیکی، شیرهای توپی کامپوزیت با روکش سرامیکی، شیر توپی سرامیکی آلومینا

توضیحات محصول

ماشیر توپی سرامیکی یک شیر نسل جدید با نشتی صفر است که دارای بدنه فلزی است که به طور یکپارچه با یک کانال جریان سرامیکی آلومینا با خلوص بالا 99٪ و هسته توپی زینتر شده است. توپ شیر، نشیمنگاه و محفظه همگی با سرامیک پوشانده شده اند و رسانه را به طور کامل از فلز جدا می کنند. این امر مشکلات فرسایش، خوردگی، چسبندگی و نشتی را که شیرهای فلزی سنتی را در شرایط عملیاتی شدید، مانند دوغاب زغال سنگ، دوغاب سنگ معدن، خاکستر بادی و محیط های اسیدی و قلیایی، آزار می دهد، از بین می برد. با قطرهای اسمی از DN15 تا DN600، رتبه بندی فشار از PN10 تا PN160 و دمای عملیاتی از -40 درجه سانتیگراد تا 450 درجه سانتیگراد، جایگزینی رقابتی برای برندهای وارداتی ارائه می دهد و به طور گسترده در حذف خاکستر نیروگاه حرارتی، زغال سنگ پودر شده سیمان، دوغاب های شیمیایی و سیستم های باطله معدن استفاده می شود.

ویژگی های محصول:

مسیر جریان کاملاً سرامیکی: گردی توپ ≤ 0.01 میلی متر، سطح Ra ≤ 0.2 μm، 30٪ گشتاور کمتر.
نشتی صفر: آب بندی دو طرفه مطابق با ISO 5208 کلاس A و کلاس VI مهر و موم ضد حباب.
بسیار مقاوم در برابر سایش: آلومینا ≥ HRA88، با عمر سرویس 8-12 برابر شیرهای فولادی Cr-Mo.
مقاومت در برابر خوردگی شدید: مقاوم در برابر تمام اسیدها، بازها و نمک ها با محدوده pH 1-14، به جز اسید هیدروفلوئوریک.
ضد گیر:

جبران الاستیک نشیمنگاه شیر و پوشش سرامیکی خود روان کننده، تخریب گشتاور کمتر از 5٪ پس از 50000 چرخه را تضمین می کند.
اجزای ساختاری اصلیبدنه شیر:

معمولاً از مواد فلزی مانند فولاد کربنی، فولاد ضد زنگ یا فولاد آلیاژی ریخته یا آهنگری می شود، پشتیبانی ساختاری و مانعی در برابر فشار ایجاد می کند. مسیر جریان داخلی ممکن است به گونه ای طراحی شود که فضای مرده را به حداقل برساند و عبور ذرات را تسهیل کند.توپ:

جزء باز و بسته شدن شیر هسته، با دقت از سرامیک های مهندسی با خلوص بالا، چگالی بالا و چقرمگی بالا (زیرکونیا یا آلومینا) ماشین کاری شده است. سطح آن به شدت به یک روکش آینه ای جلا داده شده است.
نشیمنگاه شیر:نشیمنگاه تمام سرامیکی:

ساخته شده از همان ماده سرامیکی یا سازگار با توپ، این نشیمنگاه یک مهر و موم سخت سرامیک به سرامیک را تشکیل می دهد. مقاومت عالی در برابر سایش و خوردگی را ارائه می دهد، مناسب برای سخت ترین شرایط عملیاتی.نشیمنگاه غیر فلزی:

ساخته شده از پلیمرهای با کارایی بالا مانند PEEK (پلی اتر اتر کتون) و RPTFE (پلی تترا فلوئورواتیلن تقویت شده). آب بندی عالی و درجه ای از جبران الاستیک را فراهم می کند، مناسب برای شرایط عملیاتی با خوردگی بالا اما سایش متوسط و دمای متوسط.نشیمنگاه فلزی:

کمتر رایج است، معمولاً در کاربردهای با دمای بسیار بالا یا برای الزامات خاص استفاده می شود.ساقه شیر:

جزء ای که محرک (دسته، چرخ دنده کرمی، سر پنوماتیکی، سر برقی) را به توپ متصل می کند. معمولاً از فولاد ضد زنگ با استحکام بالا (مانند 17-4PH، 316SS) یا فولاد آلیاژی ساخته شده و ممکن است سطح آن سخت شده باشد. اتصال بین ساقه و توپ نیاز به طراحی ویژه ای دارد تا از شل شدن و نشتی جلوگیری شود (مانند جلوگیری از انفجار).بسته بندی/آب بندی:

جایی که ساقه از طریق کاپوت عبور می کند، از بسته بندی (مانند حلقه های گرافیتی، حلقه های V PTFE، بسته بندی فنری) یا O-ring برای جلوگیری از فرار رسانه در امتداد ساقه استفاده می شود.محرک:

یک دستگاه دستی (دسته، چرخ دنده کرمی)، پنوماتیکی، برقی یا هیدرولیکی که ساقه شیر را 90 درجه می چرخاند تا شیر را باز یا بسته کند.

بالا (تعمیر و نگهداری یا تعویض مکرر به دلیل سایش/خوردگی آسان)
مزایای محصولکاهش 70٪ هزینه های عملیاتی:
چرخه بدون تعمیر و نگهداری ≥ 3 سال، کاهش زمان خرابی و تعمیر و نگهداری.25٪ سبک تر:
سبک تر از شیرهای توپی با مهر و موم فلزی با اندازه مشابه، که باعث می شود پشتیبانی از آنها در لوله ها آسان تر شود.طراحی قابل تعویض:

فاصله فلنج با ISO 5752/GB/T 12237 مطابقت دارد و امکان جایگزینی مستقیم شیرهای قدیمی را فراهم می کند.بازارهای صادرات:

روسیه، اندونزی، ترکیه، برزیل، آفریقای جنوبی، شیلی، ویتنام، کره جنوبی، آلمان و سایر کشورها.
کاربردهای معمولینیروی حرارتی:
حذف خاکستر پنوماتیکی، دوغاب سنگ آهک و فاضلاب گوگردزدایی.سیمان:
حمل و نقل زغال سنگ پودر شده، گاز دودکش کوره با دمای بالا و گرد و غبار کلینکر.صنایع شیمیایی:
اسید فسفریک، اسید سولفوریک، سود سوزآور و دوغاب کلرید.معدن:
باطله های مس، کنسانتره سنگ آهن و دوغاب فسفوژیسوم بسیار ساینده.ذوب:

شستشوی گاز مبدل و لجن قرمز کارخانه آلومینیوم.
بسته بندی و حمل و نقل
کیسه های حباب دار جداگانه و جعبه های فوم ضد ضربه، یک شیر در هر جعبه.
پالت های چوبی و فیلم کششی، مناسب برای کانتینرهای FCL/LCL.
برچسب حمل و نقل دریایی: علامت حمل و نقل انگلیسی و علامت مرکز ثقل.

جعبه های تخته سه لا بدون بخور در دسترس هستند، مطابق با استانداردهای صادرات ISPM-15.

سوالات متداول
س1: آیا سرامیک شکننده است؟

پاسخ: هسته توپی از آلومینای سخت شده و ایزواستاتیک فشرده شده است، با چقرمگی ضربه ای >4 MPa·m1/2، و می تواند شوک فشار آب 1.5 برابر PN را تحمل کند.
س2: آیا می توان از آن با محرک های برقی یا پنوماتیکی استفاده کرد؟

پاسخ: به طور استاندارد با یک پلت فرم بالا ISO 5211 ارائه می شود و می تواند مستقیماً محرک های برقی، پنوماتیکی و هیدرولیکی را در خود جای دهد. گزینه های ضد انفجار CT4 و IP68 نیز در دسترس هستند.
س3: زمان تحویل چقدر است؟
