لوله های سرامیکی با پوشش آستین از فولاد ضد زنگ برای انتقال پودر باتری لیتیوم

​توضیحات محصول

در یک خط انتقال پودر باتری لیتیوم، سوال عملی این نیست که آیا سرامیک سخت تر از فولاد است.سوال اصلی این است که آیا سطح تماس کامل با پودر شامل مفاصل سرامیکی، انتقال فلنج، و تغییرات در سوراخ محافظت شده و به درستی تراز شده است.

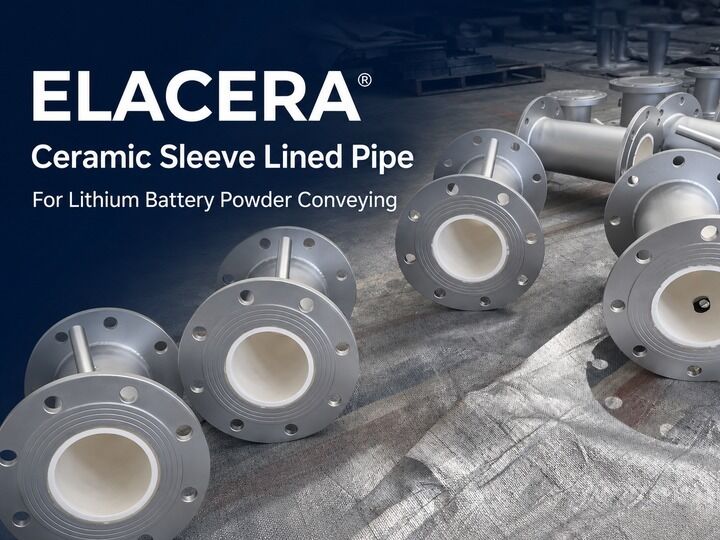

این لوله سرامیکی با آستین، برای انتقال پودر باتری لیتیوم از حلقه های سرامیکی 95٪ آلومینا در یک لوله بیرونی فولاد ضد زنگ SUS304 یا SUS316L استفاده می کند.هر حلقه محافظت از لباس پوشیدن کامل را فراهم می کند، در حالی که انتهای فلنج اجازه می دهد تا بخش لوله به سیستم حمل موجود متصل شود.

درجه سرامیک و تمام مواد در تماس با پودر باید بر اساس پودر حمل شده و الزامات فرآیند مشتری تایید شود.

پارامترهای محصول

مشخصات بالا مرجع عمومی هستند. مواد نهایی، ابعاد و ساخت مشمول الزامات طراحی و فرآیند تایید شده است.

چرا پوشیدن پیپ می تواند به یک مشکل در کیفیت مواد تبدیل شود؟

پودرهای کاتود یا مواد آنود خوب می توانند به طور مداوم در طول انتقال در مقابل دیواره لوله حرکت کنند و با آن برخورد کنند. سرعت بالاتر، تغییرات در سوراخ،و آشفتگی های محلی ممکن است در یک منطقه نسبتا کوچک تمرکز کند.

اگر سطح فلزی داخلی آن آشکار شود، ممکن است نتیجه بیش از یک لوله فرسوده باشد.تماس مستقیم بین پودر و سطح فلزی نیز ممکن است خطر آلودگی فلزی ناخواسته را افزایش دهد.

بنابراین طراحی حفاظت از لباس برای حمل پودر باتری لیتیوم باید به دو سوال پاسخ دهد:

• مواد اول کجا به لوله حمله می کنند؟
• آیا سطح سرامیکی داخلی می تواند در مفاصل و اتصالات پیوسته باقی بماند؟

سطح مورد نیاز کنترل آلودگی در هر فرآیند متفاوت است.بنابراین مواد دیگر در تماس با پودر باید با مشخصات واقعی مشتری بررسی شوند..

معمولاً لباس از کجا شروع میشه؟

یک لوله مستقیم ممکن است کمتر از یک آرنج مهم به نظر برسد، اما هنوز هم می تواند در:

• انتقال های انتهای فلنج
• جفت های حلقه ای سرامیکی با خط خط اشتباه
• تغییرات ناگهانی در قطر داخلی
• لبه های سرامیکی آشکار
• ورودی های لوله که پودر در زاویه ای وارد می شود
• موقعیت هایی که آشفتگی محلی جریان طبیعی را مختل می کند

اگر یک حلقه سرامیکی با حلقه بعدی هم تراز نباشد،مفصل ممکن است جریان پودر را مختل کند و سایش را در اطراف لبه های آشکار متمرکز کند..

به همین دلیل، تراز سوراخ و انتقال پایان می تواند به اندازه سختی و ضخامت سرامیک مهم باشد.

چرا از حلقه های سرامیکی کامل استفاده کنیم؟

هر آستین سرامیکی به عنوان یک حلقه کامل شکل می گیرد و کل دایره داخلی لوله را پوشش می دهد. حلقه های متعدد در امتداد طول لوله جمع می شوند تا یک مسیر جریان سرامیکی مستمر ایجاد شود.

در مقایسه با کاشی های سرامیکی جداگانه، ساختار آستین هیچ گونه مفاصل طولی در جهت جریان مواد ندارد.این تعداد شکاف های احتمالی را کاهش می دهد و یک سطح داخلی سازگارتر ایجاد می کند.

با این حال، یک لوله سرامیکی با پوشش آستین کاملاً بدون مفاصل نیست. مفاصل هنوز بین حلقه های فردی وجود دارد.این مفاصل باید محکم و به درستی تراز شده باشد تا هیچ لبه سرامیکی بالا به مواد ورودی روبه رو نشود.

بنابراین ارزش طراحی آستین به سادگی سرامیکی نیست. از کنترل تعداد، جهت و تراز مفاصل حاصل می شود.

چه ساختاری برای لوله مناسب است؟

دستبند سرامیکی به طور خودکار بهترین راه حل برای هر لوله نیست. قطر بزرگ، لوازم پیچیده،ضربه شدید یا شکل های غیرمعمول داخلی ممکن است نیاز به کاشی سرامیکی یا یک ساختار پوشش مهندسی جداگانه داشته باشد..

پنج جزئیات طراحی که اهمیت دارد

قطر داخلی تمام شده

ضخامت سرامیک سوراخ موجود لوله را کاهش می دهد. انتخاب یک پوشش ضخیم تر بدون بررسی قطر داخلی نهایی ممکن است سرعت انتقال و رفتار جریان را تغییر دهد.سوراخ مورد نیاز آماده باید قبل از ابعاد حلقه سرامیکی نهایی تایید شود.

تراز حلقه سرامیکی

حلقه های مجاور باید متمرکز باقی بمانند و یک گذرگاه داخلی سازگار ایجاد کنند. عدم تراز شدن می تواند مراحل بالا را ایجاد کند که تأثیر ذرات مکرر را دریافت می کنند و فرسایش محلی را تسریع می کنند.

انتقال انتهای فلنج

پوشش سرامیکی باید در هر دو سر لوله به طور تمیز به پایان برسد. یک لبه فلزی آشکار، شکاف محافظت نشده یا گام ناگهانی داخلی در نزدیکی فلنج ممکن است به یک نقطه فرسایش زودرس تبدیل شود.در صورتی که نیاز به کاهش دقیق تماس با فلز وجود دارد، کل رابط فلنج و اتصال آن به بخش بعدی لوله باید بررسی شود.

شرایط گارانتی و عملیاتی

سیستم چسب باید با توجه به درجه حرارت واقعی، لرزش و محیط عملیاتی انتخاب شود. سختی سرامیکی به تنهایی محدوده عملیاتی لوله پوشیده کامل را تعیین نمی کند.

طراحی لوله و فلنج

درجه فولاد ضد زنگ، ضخامت دیواره لوله، استاندارد فلنج و کلاس فشار باید با نقشه لوله و الزامات سیستم مطابقت داشته باشد. پوشش سرامیکی حفاظت از لباس را فراهم می کند،اما نباید برای جبران یک لوله فولادی یا طراحی فلنج نامناسب استفاده شود.

SUS304 یا SUS316L؟

هر دو SUS304 و SUS316L لوله های فولادی فولادی در دسترس هستند.

انتخاب نهایی باید بر اساس محیط فرآیند، مشخصات مشتری و طراحی خط لوله باشد. SUS316L ممکن است برای محیط های شیمیایی سخت تر انتخاب شود،اما به طور خودکار برای هر خط پودر باتری لیتیوم ضروری نیست..

درجه فولاد ضد زنگ مشخص شده در نقشه تایید شده همیشه باید اولویت داشته باشد.

قبل از نقل قول چه چیزی باید بررسی شود؟

قبل از انتخاب ضخامت سرامیک یا تهیه یک نقل قول، مفید است که تایید شود:

• مشخصات پودر و مواد حمل شده
• اندازه ذرات و سرعت حمل
• دمای کار و فشار
• موقعیت فرسایش موجود و الگوی شکست
• قطر داخلی نهایی مورد نیاز
• انتقال فلنج و تغییرات در سوراخ
• درجه فولاد ضد زنگ مورد نیاز
• استاندارد فلنج و کلاس فشار
• لرزش، ضربه یا جدا کردن مکرر
• الزامات مربوط به آلودگی فلزی و مواد در تماس با پودر

این جزئیات به تعیین اینکه آیا یک آستین سرامیکی یکپارچه مناسب است و در صورتی که طراحی لوله نیاز به توجه اضافی دارد، کمک می کند.

تولید و بازرسی

قبل از مونتاژ، لوله فولاد ضد زنگ، ابعاد فلنج و تناسب حلقه سرامیکی با نقشه تایید شده بررسی می شود.

در طول نصب سرامیک، توجه به:

• توالی و تراز حلقه های سرامیکی
• بیماری مفاصل
• قطر داخلی تمام شده
• سازگاری سطح داخلی
• پایان سرامیکی در هر دو پای لوله

بازرسی نهایی شامل:

• وضعیت حفره پوشیده از سرامیک
• ابعاد لوله و فلنج
• جهت گیری فلنج
• ظاهر جوش
• تراز مفصل سرامیکی
• انطباق کلی با نقشه

مدارک بازرسی اضافی می تواند با توجه به الزامات توافق شده پروژه تهیه شود.

بسته بندی و تحویل

لوله های سرامیکی که به صورت فرش پوشش داده شده اند، به صورت جداگانه محافظت می شوند و بر روی قفسه های فولادی یا بسته بندی شده در موارد مناسب صادرات تقویت می شوند.

سطوح فلنج و انتهای لوله ها برای کاهش خطر برخورد، رطوبت و ورود مواد خارجی در طول دستکاری و حمل و نقل محافظت می شوند.قطعات طولانی یا سنگین لوله بر اساس ابعاد و وزن آنها ثابت می شوند.

علامت های بسته بندی، برچسب های محصول و اسناد صادراتی می توانند با توجه به نیازهای پروژه و مقصد تهیه شوند.

سوالات عمومی

س1: آیا یک آستین سرامیکی تماس فلزی را از بین می برد؟

نه به طور خودکار حلقه های سرامیکی از سوراخ اصلی لوله محافظت می کنند، اما رابط های فلنج، انتقال، اتصال،و سایر مواد در تماس با پودر نیز باید بررسی شود اگر کاهش دقیق تماس با فلز مورد نیاز باشد.

س2: آیا سرامیک ضخیم تر همیشه بهتر است؟

ج: نه. ضخامت سرامیک باید با شرایط فرسایش و قطر داخلی مورد نیاز مطابقت داشته باشد. ضخامت بیش از حد می تواند منطقه جریان را کاهش دهد.در حالی که ضخامت ناکافی ممکن است اجازه استفاده مورد انتظار را فراهم نکند.

س3: آیا یک آستین سرامیکی بهتر از کاشی سرامیکی است؟

A: این بستگی به هندسه لوله و شرایط عملیاتی دارد.کاشی های سرامیکی اغلب برای قطر بزرگ و اشکال پیچیده انعطاف پذیرتر هستند.

سوال 4: آیا هر دو SUS304 و SUS316L عرضه می شوند؟

A: بله. درجه فولاد ضد زنگ نهایی بر اساس طراحی مشتری، محیط فرآیند و الزامات فنی انتخاب می شود.

س5: آیا 95٪ آلومینا برای هر پودر باتری لیتیوم مناسب است؟

جواب: لزوماً نه. معمولاً برای حفاظت از لباس های صنعتی استفاده می شود.اما درجه سرامیک و تمام مواد در تماس با پودر باید با محدودیت های آلودگی و الزامات فرآیند مشتری تایید شود.

س6: آیا می توان از آستین های سرامیکی در آرنج ها و تی استفاده کرد؟

A: آنها می توانند زمانی استفاده شوند که اشکال سرامیکی مناسب می توانند تولید و نصب شوند. با این حال، هندسه لوله، جهت ضربه و محدودیت های تولید باید به صورت جداگانه ارزیابی شوند.این صفحه محصول به طور عمده به شرح قطعات لوله مستقیم فلنج.

سوال 7: برای ارزیابی فنی به چه اطلاعاتی نیاز است؟

ج: لطفاً نقشه لوله، مقدار، پودر حمل شده، اندازه ذرات، سرعت انتقال، دمای، فشار، درجه فولاد ضد زنگ، ضخامت سرامیکی مورد نیاز، قطر داخلی نهایی را ارائه دهید.و استاندارد فلنج.

در مورد الاسرا

Elacera نام تجاری حفاظت از لباس های Hunan Yibeinuo New Material Co., Ltd است. ما بر پوشش های سرامیکی آلومینا و راه حل های محافظت از لباس های سفارشی برای تجهیزات حمل و نقل صنعتی تمرکز می کنیم.

ما پوشش سرامیکی را فقط بر اساس نام محصول یا ضخامت سرامیک انتخاب نمی کنیم. به ما نقشه لوله، شرایط عملیاتی و اطلاعات در مورد نقطه فرسایش موجود را ارسال کنید.تيم ما ميخواد مکانیسم فرسایش رو بررسي کنه، انتقال های داخلی، حفره نهایی و ترتیب حلقه سرامیکی قبل از توصیه یک ساختار مناسب.

Elacera متخصص حفاظت از پوشیدن
