لوله لاستیکی سرامیکی پوشیده شده

توضیحات محصول

در شلنگ با آستر سرامیکی، سطوح سرامیکی تنها بخشی از سطح سایش هستند. لاستیک بین کاشی‌ها، لبه‌های کاشی نمایان، و آستر اطراف اتصالات نیز بر نحوه عملکرد شلنگ در سرویس ساینده تأثیر می‌گذارند.

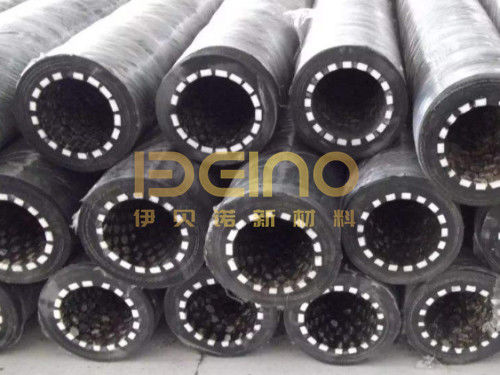

شلنگ لاستیکی با آستر سرامیکی شش‌ضلعی ELACERA از کاشی‌های سرامیکی منفرد استفاده می‌کند که از طریق ولکانیزاسیون در ساختار لاستیکی تقویت‌شده ادغام شده‌اند. آستر کاشی‌کاری شده محافظت در برابر سایش را فراهم می‌کند و در عین حال به شلنگ اجازه می‌دهد تا در محدوده‌های نصب مشخص شده خود انعطاف‌پذیر باشد.

الگوی شش‌ضلعی چه چیزی را فراهم می‌کند

کاشی‌های شش‌ضلعی یک موزاییک تکرارشونده را در اطراف سطح داخلی تشکیل می‌دهند. برخلاف یک غلاف سرامیکی پیوسته، آستر شامل عناصر سایش جداگانه است که توسط لاستیک پشتیبانی می‌شوند.

این چیدمان به طرح سرامیکی اجازه می‌دهد تا از قطر داخلی شلنگ پیروی کند. با این حال، خود کاشی‌های سرامیکی سفت و سخت باقی می‌مانند. انعطاف‌پذیری از ساختار لاستیکی و حرکتی که بین عناصر سرامیکی ایجاد می‌کند، ناشی می‌شود.

تنها شکل شش‌ضلعی تضمین نمی‌کند که کاشی‌ها تحت هر شرایط عملیاتی ایمن باقی بمانند. ابعاد کاشی، پشتیبانی لاستیکی، و رابط سرامیک به لاستیک همگی نیاز به توجه دارند.

به همین دلیل، مشخصاتی که فقط بیان می‌کنند “آستر سرامیکی شش‌ضلعی” ناقص است. چیدمان نهایی به اندازه شکل یک کاشی منفرد اهمیت دارد.

اندازه کاشی، شکاف‌های لاستیکی و پوشش سطح

اندازه کاشی باید مناسب قطر شلنگ و شرایط خمشی مورد نظر باشد. طرحی که برای یک قطر داخلی توسعه یافته است، نباید به طور خودکار به شلنگ کوچکتر منتقل شود.

طرح همچنین نیاز به تعادل بین پوشش سرامیکی و پشتیبانی لاستیکی دارد. کانال‌های لاستیکی نمایان گسترده می‌توانند به مسیرهای سایش موضعی تبدیل شوند. برعکس، صرفاً بستن کاشی‌ها به یکدیگر، یک آستر انعطاف‌پذیر مناسب ایجاد نمی‌کند.

در طول بررسی، موارد زیر را بررسی کنید:

• اندازه و ضخامت کاشی
• فاصله بین کاشی‌های مجاور
• پشتیبانی زیر و اطراف سرامیک
• لبه‌های برجسته یا چیدمان نامنظم کاشی
• پوشش در جایی که آستر به انتهای شلنگ می‌رسد

این جزئیات باید با هم در نظر گرفته شوند. درصد پوشش بالای سرامیک، به تنهایی، تأیید نمی‌کند که شلنگ می‌تواند خمش مورد نیاز را تحمل کند یا در برابر ماده منتقل شده واقعی مقاومت کند.

ساخت و ارجاع مشخصات

فشار کاری، دما، حداقل شعاع خمش، و هرگونه نیاز به خلاء باید برای مجموعه شلنگ نهایی تأیید شود.

گواهی مواد سرامیکی این رتبه‌بندی‌های شلنگ را تعیین نمی‌کند. تقویت، ترکیب لاستیک، اتصالات انتهایی و جزئیات تولید نیز بر شرایط عملیاتی مجاز تأثیر می‌گذارند.

بنابراین، الگوی کاشی سرامیکی یکسان نباید به عنوان داشتن یک حد فشار یا خمش جهانی در هر اندازه شلنگ ارائه شود.

به آستر نزدیک اتصالات توجه کنید

یک موزاییک منظم می‌تواند طول اصلی شلنگ را به طور مرتب بپوشاند و در عین حال چیدمان کمتر سازگاری را در نزدیکی کوپلینگ یا فلنج باقی بگذارد.

این بخش‌های انتهایی شایسته بازرسی خاص خود هستند. بررسی کنید که سرامیک در کجا خاتمه می‌یابد، لاستیک مجاور چگونه محافظت می‌شود و آیا لوله متصل یک لبه نمایان را به جریان مواد معرفی می‌کند.

چیدمان انتهایی ممکن است نیاز به چیدمان کاشی متفاوتی نسبت به قطر داخلی اصلی داشته باشد. باید به عنوان بخشی از ساختار شلنگ جزئیات داده شود تا اینکه به عنوان شکافی برای پر کردن پس از اتمام آستر اصلی تلقی شود.

اتصالات انتهایی همچنین باید با مسیر نصب شده مطابقت داشته باشند تا اتصال شلنگ باعث پیچش غیرضروری یا خمش شدید در کنار کوپلینگ نشود.

سطح کاشی‌کاری شده را بازرسی کنید، نه فقط پوشش بیرونی

در طول یک بازرسی برنامه‌ریزی شده، در صورت امکان دسترسی، به داخل شلنگ نگاه کنید. یک پوشش بیرونی سالم، وضعیت خوب آستر سرامیکی را تضمین نمی‌کند.

کاشی‌های گمشده، سرامیک ترک خورده، کانال‌های لاستیکی فرسوده، و آسیب در اطراف انتها را ثبت کنید. توجه داشته باشید که آیا مشکل در طول کل طول رخ می‌دهد یا فقط در یک موقعیت.

آسیب موضعی ممکن است مربوط به خمش نصب شده، جهت مواد ورودی، پشتیبانی یا هندسه اتصال باشد. قبل از تصمیم‌گیری مبنی بر اینکه سرامیک سخت‌تر یا کاشی ضخیم‌تر پاسخگو است، محل سایش را با تاریخچه عملیاتی مقایسه کنید.

در جایی که چیدمان آستر اصلی در دسترس است، از آن به عنوان مرجع برای ارزیابی تغییرات استفاده کنید.

سوالات متداول

آیا کاشی‌های شش‌ضلعی با مهره‌های سرامیکی یکسان هستند؟

خیر. این طرح از کاشی‌های سرامیکی شش‌ضلعی استفاده می‌کند. شلنگ‌های با آستر مهره‌ای و آستر سرامیکی استوانه‌ای از اشکال عنصر سایش متفاوتی استفاده می‌کنند و نباید به عنوان ساختار یکسان توصیف شوند.

آیا شکل شش‌ضلعی کاشی‌ها را از نظر مکانیکی قفل می‌کند؟

شکل خارجی به تنهایی قفل مکانیکی را اثبات نمی‌کند. نگهداری به هندسه کاشی مشخص شده و ادغام آن با لاستیک بستگی دارد. طرح آستر کامل باید بررسی شود.

آیا می‌توان از ورقه‌های موزاییک سرامیکی شل به عنوان جایگزین شلنگ لاستیکی با آستر سرامیکی تکمیل شده استفاده کرد؟

خیر. ورق موزاییک یک جزء آستر است، نه یک مجموعه شلنگ واجد شرایط. ساختار لاستیکی، تقویت، ادغام سرامیک، و اتصالات انتهایی باید برای سرویس مورد نظر با هم طراحی و تأیید شوند.

ELACERA شلنگ‌های لاستیکی با آستر سرامیکی شش‌ضلعی سفارشی را بر اساس قطر داخلی مورد نیاز، طول، چیدمان اتصال، و شرایط عملیاتی عرضه می‌کند، که چیدمان سرامیکی به عنوان بخشی از ساختار کامل شلنگ بررسی می‌شود.
