معرفی محصول
اتصال انعطاف پذیر اغلب اولین قطعات در یک خط حمل پودر سیمان است. این به ویژه در زیر سیلو ها، در کنار شیرهای چرخشی و ناقل های پیچ، رایج است.یا بین لوله های ثابت و تجهیزات ارتعاش.
یک لوله لاستیکی معمولی می تواند ارتعاش و حرکت محدود را جذب کند، اما لایه داخل لاستیکی آن در معرض جریان پودر باقی می ماند. ذرات سیمان نازک به تدریج همان منطقه را فرسوده می کنند.خیس کردن لوله و افزایش خطر نشت یا خاموش شدن غیر منتظره.

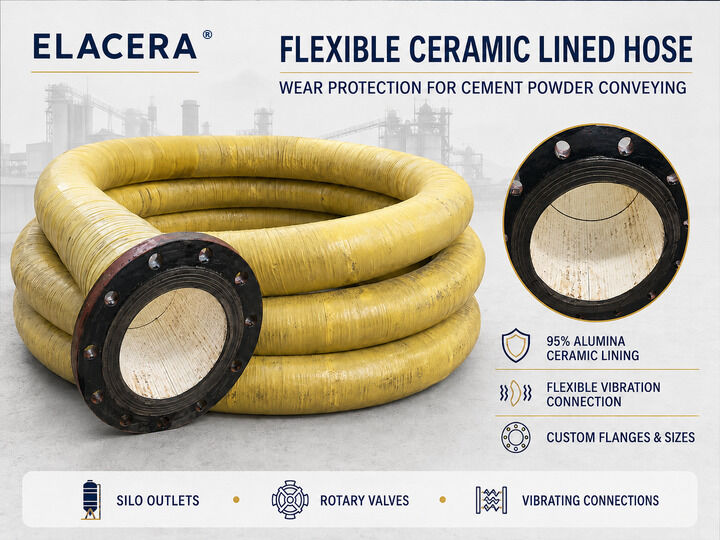

لوله سرامیکی انعطاف پذیر Elacera برای اتصالات استفاده مکرر در سیستم های انتقال پودر سیمان طراحی شده است.در حالی که بدن لاستیکی تقویت شده انعطاف پذیری کنترل شده مورد نیاز برای اتصال حرکت یا لرزش را حفظ می کند.
چرا وصلات انعطاف پذیر به سرعت از بین می روند؟
یک لوله فولادی محکم سرامیکی در بخش های ثابت حمل کننده عملکرد خوبی دارد اما نمی تواند جایگزین هر مفصل انعطاف پذیر در کارخانه سیمان شود. برخی از اتصالات باید لرزش تجهیزات را جبران کنند.انحرافات کوچکی در نصب، یا حرکت محدود در طول کار.
این بخش های لوله کوتاه می توانند نقاط فرسایش متمرکز شوند. سایش اغلب در نزدیکی خروجی های تخلیه، خم ها یا مناطقی که جریان مواد جهت را تغییر می دهد، شدیدتر است.وقتی که لاستیک داخلی از بین رفته، نشت پودر ممکن است رخ دهد حتی اگر لوله های فولادی اطراف در وضعیت خوبی باقی بماند.
نصب یک لوله سرامیکی در این موقعیت ها باعث می شود که سطح لباس اصلی از بدن لاستیکی به پوشش سرامیکی منتقل شود.این به کاهش خطر نشت زودرس بدون تبدیل اتصال انعطاف پذیر به یک مجموعه سخت کمک می کند.
موقعیت های نصب معمول
لوله را می توان برای:
- اتصالات زیر سیمان و سطل های ذخیره سازی
- مفاصل انعطاف پذیر در نزدیکی دریچه های چرخش و ناقلات پیچ
- خطوط بارگیری و تخلیه پودر سیمان
- اتصالات بین لوله های ثابت و تجهیزات ارتعاش
- سیستم های انتقال آرد خام خنک شده و پودر معدنی خشک
- بخش های لوله کوتاه که قبلاً به دلیل سایش داخلی بارها جایگزین شده اند
این محصول به طور عمده برای پودر خشکی و خنک شده استفاده می شود. اگر ماده حمل شده داغ باشد، دمای مداوم و اوج باید قبل از ترکیب لاستیک، سیستم چسبندگی،و ساخت خرطوم کامل انتخاب می شود.
ساخت پوشش و لوله های سرامیکی
تکه های سرامیکی آلومینیوم که به هم نزدیک شده اند، سطح داخلی مقاوم در برابر فرسایش را تشکیل می دهند. آنها در ساختار لاستیکی جاسازی شده و به خوبی ثابت شده اند.اجازه می دهد تا شلنگ در محدوده طراحی شده خود خم شود در حالی که تماس مستقیم بین پودر حمل شده و لایه داخل لاستیک را محدود می کند.
یک ساخت معمولی شامل:
- پوشش لباس 95٪ آلومینیوم سرامیکی
- لایه کمد لاستیکی لاستیکی
- لایه های تقویت شده بر اساس قطر لوله و فشار انتخاب شده اند
- پوشش حفاظتی بیرونی لاستیکی
- فلنج های سفارشی یا لوازم نهایی خاص پروژه
ترتیب سرامیکی، ساختار تقویت شده و اتصالات پایانی برای هر لوله یکسان نیستند. آنها بر اساس قطر داخلی، طول کل، فشار کاری،موقعیت نصب، و عملکرد خم شدن مورد نیاز.
لوله نباید کمتر از کمترین شعاع خم تایید شده خم شود. خم کردن بیش از حد یا پیچیدن ممکن است فشار غیر ضروری را بر پوشش سرامیکی و اتصال های انتهای قرار دهد.
مزایایی عملی در حالت های مکرر پوشیدن
حفاظت سرامیکی در برابر پودر سیمان
پوشش سرامیکی آلومینیوم بیشتر ضربه مستقیم و سایش لغزنده از جریان پودر را دریافت می کند. این باعث محافظت از بدن لاستیکی در مناطقی می شود که یک لوله معمولی ممکن است خیلی سریع از بین برود.
انعطاف پذیری کنترل شده
قطعات سرامیکی با بدن لاستیکی کار می کنند و به لوله اجازه می دهند لرزش تجهیزات عادی و حرکت محدود را در خود جای دهد.اما محدوده خم شدن آن باید مطابق با طراحی لوله تایید شده باشد..
اتصال هایی که با خط لوله مطابقت دارند
ابعاد فلنج، الگوهای سوراخ بولت و سایر لوازم نهایی می توانند با توجه به خط لوله موجود، استاندارد فلنج یا طراحی پروژه تولید شوند.این می تواند کار اصلاح در طول نصب را کاهش دهد.
نگهداری روی یک بخش کوتاه متمرکز شده است
هنگامی که فرسایش در یک اتصال انعطاف پذیر متمرکز می شود، یک لوله طراحی شده به درستی می تواند بدون تغییر یک بخش طولانی از لوله های ثابت برداشته و جایگزین شود.
مناسب تر برای نقاط پوشیدن شناخته شده
یک لوله سرامیکی به ویژه در مواردی که لوله های لاستیکی قبلی از قبل لباس داخلی مکرر را نشان داده اند مفید است.یک لوله لاستیکی معمولی هنوز هم ممکن است انتخاب اقتصادی تر باشد.
داده های فنی مرجع
|
ماده
|
مشخصات مرجع
|
|
نوع محصول
|
لوله لاستیکی سرامیکی انعطاف پذیر
|
|
مواد سرامیکی
|
95٪ آلومینیوم سرامیکی
|
|
تراکم سرامیک
|
حدود 3.75 گرم در سانتی متر
|
|
سختی سرامیک
|
≥85 HRA
|
|
ساخت لوله
|
پوشش سرامیکی آلومینیوم + بدن لوله لاستیکی تقویت شده
|
|
مواد مناسب
|
پودر سیمان، آرد خام خنک شده و سایر پودر های معدنی خشک
|
|
فشار کاری
|
تایید شده بر اساس شناسه لوله، تقویت و شرایط عملیاتی
|
|
دمای کار
|
بر اساس دمای مواد، ترکیب لاستیک و طراحی لوله تایید شده است
|
|
قطر داخلی
|
سفارشی
|
|
طول لوله
|
سفارشی
|
|
پایان ارتباطات
|
فلنج های سفارشی یا لوازم خاص پروژه
|
|
حداقل شعاع خم
|
بر اساس ابعاد لوله و ساخت تایید شده است
|
اطلاعات بالا یک مرجع کلی است نه یک مشخصات ثابت برای هر لوله.و محدودیت خم شدن باید با توجه به ساخت کامل لوله و شرایط عملیاتی واقعی تایید شود.
اطلاعات لازم قبل از نقل قول
برای انتخاب یک لوله سرامیکی، قطر داخلی به تنهایی کافی نیست. برای تایید قیمت و ساختار، لطفاً:
- مواد انتقال داده شده
- قطر داخلی مورد نیاز
- طول لوله
- فشار کار و فشار اوج
- دمای مداوم و اوج مواد
- شعاع خم مورد نیاز
- استاندارد فلنج یا نقشه اتصال
- نقشه نصب یا عکس های سایت
- اینکه آیا لوله تحت ارتعاش، حرکت یا فشار منفی قرار دارد
- مقدار مورد نیاز
این جزئیات به ما کمک می کند تا تعیین کنیم که آیا یک لوله سرامیکی مناسب برای نصب است و به ما اجازه می دهد تا طرح سرامیکی، ساختار تقویت و طراحی اتصال پایانی را بررسی کنیم.
بازرسی و بسته بندی صادرات
قبل از تحویل، ابعاد لوله، اتصال فلنج، پوشش سرامیکی قابل مشاهده و ظاهر خارجی با الزامات طراحی یا سفارش تایید شده بررسی می شود.
سطوح فلنج در طول حمل و نقل محافظت می شوند. بسته به ابعاد لوله و مقدار سفارش، محصولات می توانند در جعبه های چوبی تقویت شده یا در پالت های مناسب صادرات بسته بندی شوند.علامت های حمل و نقل و اسناد می تواند با توجه به الزامات سفارش آماده شود.
سوالات عمومی
اين شلنگ براي پودر سيمان داغ مناسبه؟
این بستگی به دمای مداوم و اوج مواد دارد. دمای بر ترکیب لاستیک، سیستم اتصال و عملکرد انتظار شده اثر می گذارد.دمای عملیاتی واقعی باید قبل از تولید تایید شود.
آیا می تواند جایگزین هر لوله لاستیکی در یک کارخانه سیمان شود؟
نه. این مورد در مواردی که سایش داخلی علت اصلی خرابی لوله مکرر است مفید است. لوله لاستیکی معمولی ممکن است برای سرویس کم فرسایش کافی و اقتصادی باشد.
آیا پوشش سرامیکی باعث می شود که لوله سفت شود؟
نه قطعات سرامیکی داخل بدن لاستیکی قرار گرفته تا لوله انعطاف پذیری کنترل شده را حفظ کند.نمی تواند بدون محدودیت خم یا خم شود و نباید در زیر کمترین شعاع خم تایید شده کار کند..
آیا لوله می تواند به فشار منفی مقاومت کند؟
شرایط فشار منفی یا مکش باید قبل از طراحی مشخص شود. ممکن است نیاز به تنظیم ساختار تقویت برای کاهش خطر فروپاشی لوله باشد.
آیا ابعاد فلنج می توانند با یک خط لوله موجود مطابقت داشته باشند؟
بله. فلنج ها و سایر لوازم نهایی می توانند بر اساس نقشه، استاندارد فلنج یا ابعاد نصب تایید شده سفارشی شوند.
فشار کاری مجاز چگونه تعیین می شود؟
این بستگی به قطر داخلی لوله، ساختار تقویت، طول کل، لوازم پایینی و شرایط عملیاتی واقعی دارد.درجه فشار باید برای هر طرح تایید شود نه از نام محصول.
چه اطلاعاتی برای یک نقل قول مهم تر است؟
لطفاً قطر داخلی، طول، ماده حمل شده، فشار کاری، دمای کار، جزئیات فلنج و مقدار آن را ارائه دهید.یک نقشه نصب یا یک عکس روشن از اتصال موجود نیز مفید است.
در مورد الاسرا
Hunan Yibeinuo New Material Co., Ltd محصولات سرامیکی مقاوم در برابر فرسایش و قطعات سرامیکی پوشش داده شده برای سیستم های دستکاری مواد خیس را تامین می کند.ما لوله های سرامیکی را فراهم می کنیم، لوله های سرامیکی انعطاف پذیر، پوشه های لاستیکی سرامیکی، عقب نشینی قطب چرخ سرامیکی و اجزای محافظت از فرسایش سفارشی.
برای یک نقل قول یا بررسی فنی، لطفاً ابعاد لوله، شرایط عملیاتی و نقشه اتصال را به ما بفرستید. ما موقعیت واقعی لباس را بررسی خواهیم کرد و پوشش سرامیکی مناسب را توصیه خواهیم کرد.ساختار تقویت شده و اتصال انتهای.
