لوله سرامیکی انعطاف پذیر برای انتقال خاکستری پرنده در نیروگاه های برق

معرفی محصول

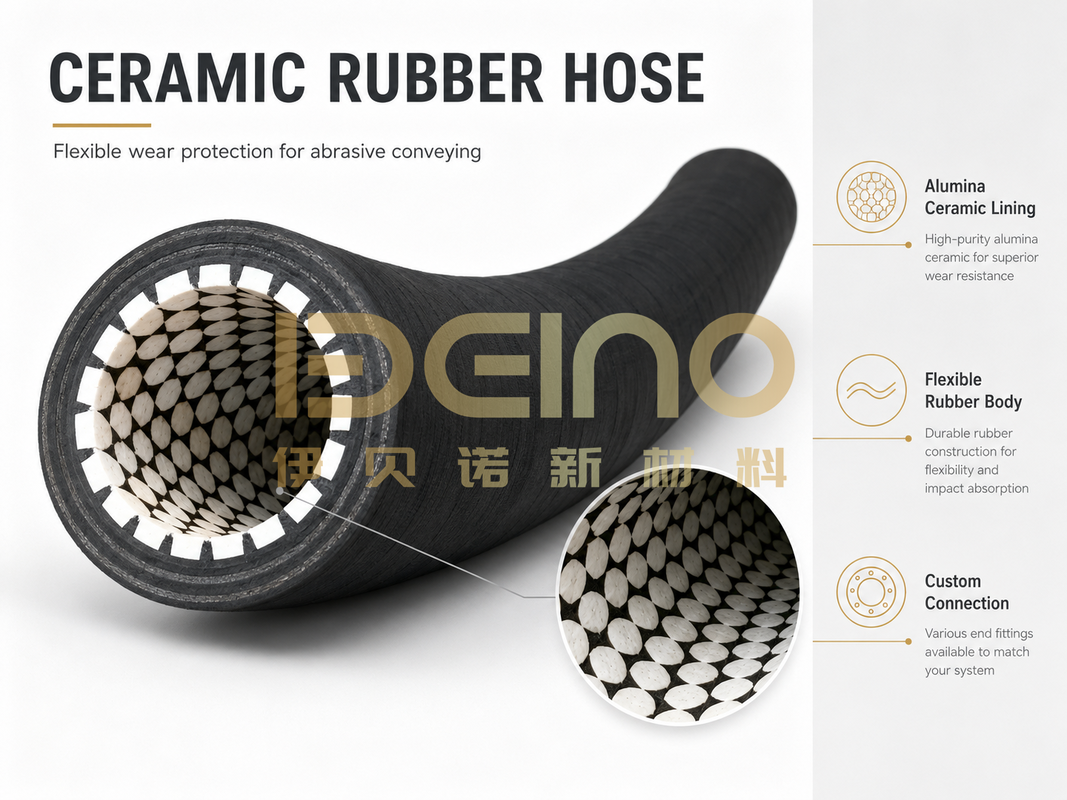

شلنگ سرامیکی انعطاف‌پذیر Elacera در اتصالات مستعد لرزش یا ناهم‌تراز در سیستم‌های خاکستر بادی نیروگاه‌ها استفاده می‌شود. سرامیک آلومینا بالا سطح جریان داخلی را از خاکستر ساینده محافظت می‌کند، در حالی که بدنه لاستیکی تقویت شده انعطاف‌پذیری کنترل شده‌ای را بین تجهیزات و لوله‌کشی ثابت فراهم می‌کند. هر شلنگ بر اساس دما و فشار اندازه‌گیری شده در نقطه نصب واقعی آن انتخاب می‌شود.

برای اتصال خاکستر بادی، اولین سوال نباید این باشد که «سرامیک چقدر سخت است؟» بلکه باید این باشد که «دما در این نقطه دقیق چقدر است؟» سرامیک ممکن است گرما را تحمل کند، اما شلنگ انعطاف‌پذیر یک مجموعه کامل از سرامیک، لاستیک، تقویت‌کننده و مواد چسبنده است. حد عملیاتی ایمن متعلق به مجموعه است، نه فقط سرامیک.

شلنگ سرامیکی انعطاف‌پذیر Elacera برای اتصالات سیستم خاکستر در نظر گرفته شده است که در آن شلنگ لاستیکی معمولی به سرعت فرسوده می‌شود، اما لوله صلب نمی‌تواند لرزش معمولی، انحراف نصب یا حرکت محدود را تحمل کند. قطعات سرامیکی آلومینا مسیر جریان را محافظت می‌کنند و بدنه لاستیکی تقویت شده انعطاف‌پذیری را در شعاع خمش تعریف شده حفظ می‌کند.

با نقطه نصب شروع کنید

سیستم‌های خاکستر بادی دمای یکنواختی ندارند. اتصالی نزدیک به منبع خاکستر داغ ممکن است شرایط بسیار متفاوتی نسبت به نقطه انتقال پایین‌دست داشته باشد. از نیروگاه در مورد دمای معمولی و بالاترین دمای ثبت شده در شرایط اضطراری در محل پیشنهادی شلنگ سوال کنید.

محدوده محصول استاندارد در این صفحه تا دمای ۱۰۰ درجه سانتی‌گراد استفاده می‌شود، مشروط به انتخاب لاستیک و طراحی نهایی شلنگ. اگر دمای واقعی بتواند از این حد تجاوز کند، یک لوله فولادی با روکش سرامیکی یا یک اتصال دمای بالا که به طور جداگانه مهندسی شده است، نقطه شروع ایمن‌تری است.

قبل از تعویض شلنگ لاستیکی دیگر، این چهار علت را بررسی کنید

۱. جهت جریان. یک زانویی یا کاهنده بلافاصله بالادست می‌تواند خاکستر را به سمت یک طرف شلنگ هدایت کند.

۲. سرعت انتقال. خاکستر ریز همچنان باعث سایش لغزشی شدید می‌شود زمانی که سرعت هوا به طور غیرضروری بالا باشد.

۳. شکل نصب شده. خم شدن بیش از حد یا فروپاشی موضعی ناحیه جریان را کاهش می‌دهد و سایش را متمرکز می‌کند.

۴. حرکت. ضربان فشار، پشتیبانی ضعیف، یا ناهم‌ترازی فلنج می‌تواند باعث شود شلنگ در حین کار مکرراً حرکت کند.

روکش سرامیکی سطح سایش را برطرف می‌کند؛ مشکلات سیستم را پنهان نمی‌کند. قابل اعتمادترین جایگزین ترکیبی از شلنگ مناسب با مسیریابی و پشتیبانی اصلاح شده است.

انتخاب اتصال، نه فقط ماده

یک خط خاکستر خوب طراحی شده ممکن است از هر سه استفاده کند. شلنگ سرامیکی انعطاف‌پذیر بیشترین ارزش را در یک اتصال مشکل‌دار خاص اضافه می‌کند، نه صرفاً در طولانی‌ترین قسمت لوله.

مرجع فنی برای انتخاب

اطلاعاتی که خریدار سیستم خاکستر باید ارسال کند

یک RFQ مفید، وظیفه در اتصال را توصیف می‌کند. نوع خاکستر، دمای معمولی و حداکثر، فشار انتقال، نوسان فشار، شناسه شلنگ، طول مورد نیاز، منحنی نصب شده و نقشه فلنج را شامل شود. اگر نیروگاه الزامات زمین‌گیری، پیوستگی الکتریکی یا مقاومت در برابر شعله دارد، آنها را به عنوان موارد فنی جداگانه بیان کنید، نه اینکه فرض کنید استاندارد هستند.

همچنین عکس‌هایی از شلنگ معیوب ارسال کنید. سوراخ نزدیک ورودی، سایش یک طرفه، ترک خوردگی در فلنج و نازک شدن عمومی لایه داخلی نشانه‌های علل مختلف هستند و ممکن است منجر به توصیه‌های متفاوتی شوند.

نکات نصب برای سرویس خاکستر بادی

• شلنگ را بالاتر از حداقل شعاع خمش تایید شده نگه دارید.

• قبل از سفت کردن، فلنج‌ها را تراز کنید؛ از شلنگ برای کشیدن لوله‌کشی به جای خود استفاده نکنید.

• وزن شلنگ را بدون جلوگیری از حرکت مورد نظر آن، پشتیبانی کنید.

• از بیرون زدگی واشر یا پله داخلی ناگهانی در ورودی خودداری کنید.

• حرکت غیرمعمول، آسیب پوشش و نشت فلنج را در طول نگهداری معمول بازرسی کنید.

ساخت و بازرسی

چیدمان سرامیک، تقویت‌کننده و اتصالات انتهایی طبق نقشه شلنگ تایید شده ساخته می‌شوند. بررسی‌های ابعادی و فلنج قبل از تحویل تکمیل می‌شوند و وضعیت قابل مشاهده سرامیک از انتهای قابل دسترس بازرسی می‌شود. هنگامی که مشخصات خرید شامل تست فشار یا سوابق بازرسی باشد، الزام قبل از تولید توافق می‌شود.

شرکت Hunan Yibeinuo New Material Co., Ltd. محصولات با روکش سرامیکی Elacera را برای خطوط لوله انتقال خاکستر، زانویی‌ها و اتصالات تجهیزات انعطاف‌پذیر عرضه می‌کند. این امر اجازه می‌دهد تا راه حل سایش بر اساس مکان انتخاب شود به جای اینکه یک نوع محصول را در کل خط اعمال کنیم.

سوالات متداول

آیا این شلنگ را می‌توان نزدیک خروجی خاکستر داغ نصب کرد؟
فقط در صورتی که دماهای معمولی و اضطراری اندازه‌گیری شده در محدوده رتبه بندی شلنگ کامل باقی بمانند. مقاومت دمایی سرامیک به تنهایی کافی نیست.

آیا شلنگ لاستیکی ضخیم‌تر مشکل سایش خاکستر بادی را حل می‌کند؟
ممکن است خرابی را به تاخیر بیندازد، اما لاستیک همچنان سطح سایش است. خرابی مکرر در همان اتصال دلیلی برای بررسی روکش سرامیکی و مسیر جریان بالادست است.

آیا شلنگ می‌تواند لرزش را جذب کند؟
این می‌تواند حرکت معمولی را در محدوده طراحی تایید شده تطبیق دهد. نباید برای اصلاح ناهم‌ترازی شدید یا حرکت کنترل نشده لوله استفاده شود.

آیا عملکرد ضد الکتریسیته ساکن گنجانده شده است؟
به طور خودکار نه. هرگونه الزام پیوستگی الکتریکی، زمین‌گیری یا ضد الکتریسیته ساکن باید مشخص شده و برای ساختار عرضه شده تأیید شود.

چه چیزی باید در نقشه تایید شده ظاهر شود؟
شناسه شلنگ، طول کلی، جزئیات فلنج، رتبه فشار، رتبه دما، حداقل شعاع خمش و هرگونه تقویت‌کننده ویژه یا الزام الکتریکی.

اگر شلنگ خاکستر بادی شما مکرراً خراب می‌شود، دمای عملیاتی در آن اتصال، عکس مسیریابی و مشخصات شلنگ موجود را به Elacera ارسال کنید. ما نقطه سایش را قبل از توصیه ساختار جایگزین بررسی خواهیم کرد.
