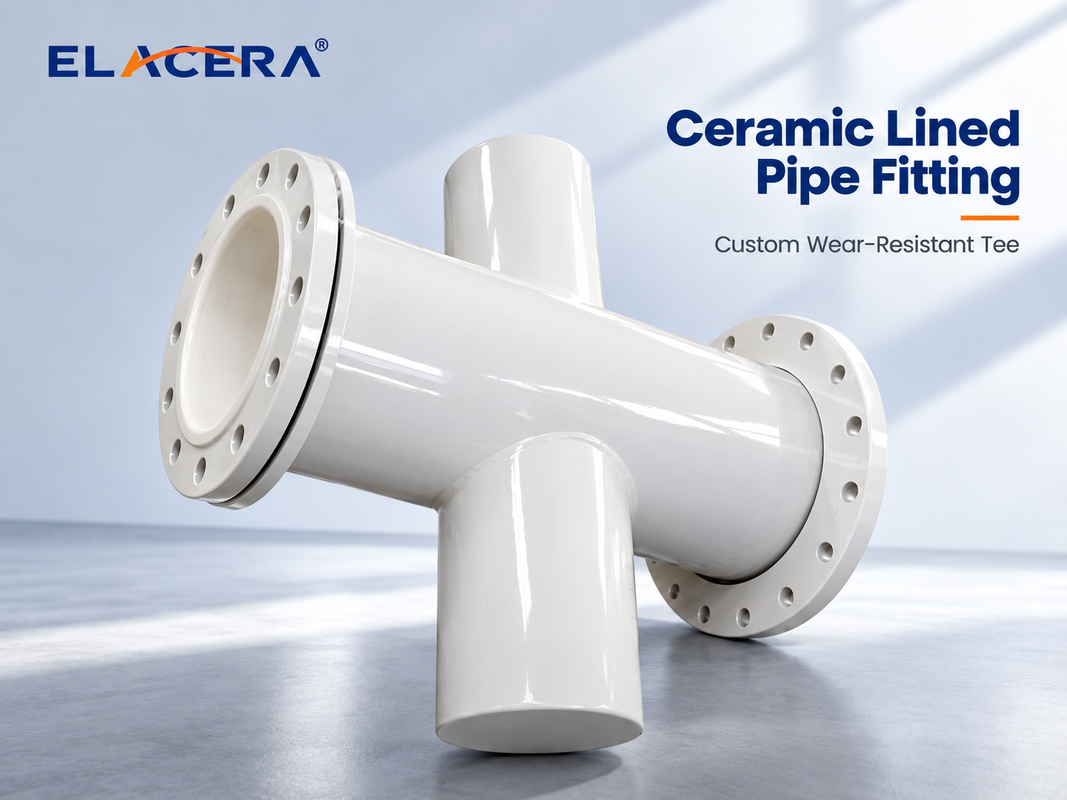

زانوی سرامیکی برای انتقال مواد ساینده

توضیحات محصول

زانویی‌های سرامیکی ELACERA از کاشی‌های سرامیکی آلومینا مقاوم در برابر سایش برای محافظت از اتصالات انشعاب و نواحی تقسیم جریان که در معرض سایش متمرکز و ضربه ذرات قرار دارند، استفاده می‌کنند. ما می‌توانیم زاویه زانویی، قطر لوله، ضخامت سرامیک، ساختار فولادی و نوع اتصال را برای مطابقت با نقشه‌های پروژه سفارشی کنیم.

زانویی اغلب یکی از دشوارترین قسمت‌ها برای محافظت در یک خط لوله انتقال ساینده است.

برخلاف لوله مستقیم، موادی که وارد زانویی می‌شوند از یک مسیر جریان واحد و ساده پیروی نمی‌کنند. در ناحیه انشعاب، ذرات ممکن است جهت خود را تغییر دهند، به دیواره اتصال برخورد کنند یا در یک طرف اتصالات متمرکز شوند. در نتیجه، سایش اغلب به جای توزیع یکنواخت، بسیار موضعی است.

به همین دلیل، یک زانویی با آستر سرامیکی نباید صرفاً به عنوان یک لوله سرامیکی مستقیم با یک انشعاب اضافی در نظر گرفته شود.

چیدمان سرامیک باید از هندسه واقعی اتصالات پیروی کند و محافظت مداوم را از طریق اتصال فراهم کند.

اتصال معمولاً ناحیه‌ای است که ابتدا به آن نگاه می‌کنیم

هنگامی که پودر ساینده، خاکستر، ذرات معدنی یا سایر مواد فله از زانویی عبور می‌کنند، ورودی انشعاب و دیواره مقابل جریان ورودی می‌توانند ضربات مکرر ذرات را تجربه کنند.

الگوی سایش واقعی به چندین عامل بستگی دارد، از جمله جهت جریان مواد، سرعت انتقال، اندازه و سختی ذرات، زاویه انشعاب، غلظت جامدات و قطر لوله.

به همین دلیل است که دو زانویی با قطر اسمی یکسان ممکن است همچنان به طرح‌های آستر متفاوتی نیاز داشته باشند.

برای موقعیت‌های سایش شدید، می‌توان به جای استفاده از ضخامت سرامیک دقیقاً یکسان در کل اتصالات، از سرامیک ضخیم‌تر یا آستر تقویت شده موضعی استفاده کرد.

چیدمان سرامیک در اطراف اتصال زانویی

برای زانویی با آستر کاشی سرامیکی، مهمترین بخش صرفاً ماده سرامیکی نیست، بلکه نحوه چیدمان کاشی‌ها در اطراف انشعاب و اتصال است.

سطح داخلی زانویی به طور مداوم در جایی که لوله اصلی به انشعاب می‌رسد تغییر می‌کند. بنابراین کاشی‌های سرامیکی باید مطابق با هندسه داخلی واقعی برش داده و چیده شوند تا سطح مقاوم در برابر سایش تا حد امکان پیوسته باقی بماند.

کاشی‌های سرامیکی با شکل خاص یا برش خورده را می‌توان در اطراف نواحی انتقال دشوار استفاده کرد.

جایی که انتظار می‌رود ضربه ذرات متمرکزتر باشد، ضخامت سرامیک نیز می‌تواند به صورت موضعی مطابق با شرایط عملیاتی و طراحی تأیید شده تنظیم شود.

این امر مزیت مهمی را برای اتصالات لوله با قطر بزرگ و غیر استاندارد به آستر کاشی سرامیکی می‌دهد زیرا چیدمان را می‌توان با اشکال داخلی پیچیده تطبیق داد.

زانویی T شکل یا زانویی Y شکل؟

هر سیستم انتقالی به یک زانویی استاندارد 90 درجه نیاز ندارد.

در جایی که فرآیند و چیدمان نصب اجازه می‌دهد، یک انشعاب Y شکل می‌تواند تغییر جهت مواد را روان‌تر کند.

هندسه انشعاب بر نحوه تغییر جهت ذرات از طریق اتصالات تأثیر می‌گذارد، بنابراین توزیع سایش در داخل یک زانویی 90 درجه ممکن است با زانویی Y شکل متفاوت باشد.

این بدان معنا نیست که یک زاویه انشعاب برای هر کاربردی مناسب است. هندسه لوله، جهت جریان، مشخصات مواد و فضای نصب باید با هم در نظر گرفته شوند.

ELACERA می‌تواند هر دو زانویی استاندارد با آستر سرامیکی و زانویی‌های Y شکل سفارشی با آستر سرامیکی را مطابق با نقشه‌های پروژه تولید کند.

گزینه‌های ساخت معمول
