زانویی سفارشی سرامیک آلومینا برای انتقال ساینده

توضیحات محصول

آرنج های سرامیکی ELACERA® در جایی استفاده می شوند که پودر های خیس کننده و مواد دانه دار در داخل یک سیستم حمل و نقل جهت خود را تغییر می دهند. آرنج فولادی بدن فشار پذیر و ساختاری را فراهم می کند،در حالی که کاشی های سرامیکی 92٪ آلومینا از سطح داخلی از فرسایش لغزنده و ضربه ذرات محافظت می کنند.

پوشش بعد از تشکیل آرنج فولادی نصب می شود. اندازه، ضخامت و ترتیب سرامیک بر اساس قطر آرنج، شعاع خم و شرایط عملیاتی انتخاب می شود.

جزئیات محصول

چرا معمولاً آرنج ها قبل از لوله های صاف می خورند؟

مواد از طریق یک آرنج به همان شکلی که از طریق یک لوله مستقیم حرکت می کنند، حرکت نمی کنند. هنگامی که جریان جهت را تغییر می دهد، ذرات به سمت شعاع بیرونی حرکت می کنند.بنابراین خم بیرونی بیشتر تماس لغزنده و ضربه مستقیم نسبت به شعاع داخلی دریافت می کند.

این تفاوت در هنگام حمل ذرات خشن، مواد با اشکال نامنظم یا مخلوط با شرایط جریان ناپایدار آشکارتر می شود.یک آرنج با شعاع کوچک نیز ممکن است از دست رفتن متمرکز تر از یک خم شعاع طولانی تجربه کند.

تنها استفاده از همان ترتیب سرامیکی در کل آرنج ممکن است مناسب ترین راه حل نباشد. ضخامت سرامیک و ترتیب کاشی در اطراف شعاع بیرونی باید به طور جداگانه بررسی شود،به خصوص وقتی که آرنج های فولادی قبلی در همان موقعیت از بین رفته اند.

ساختار سرامیکی در داخل خم

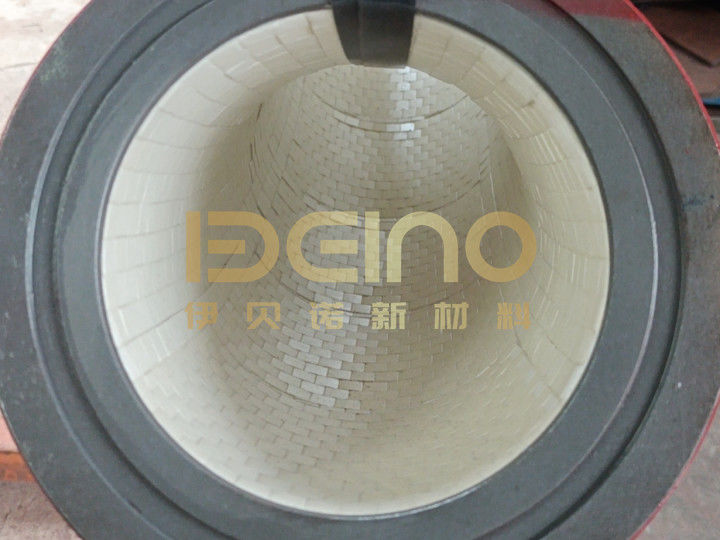

این آرنج از کاشی های سرامیکی آلومینا به جای یک آستین سرامیکی استفاده می کند.قطعات کوچکتر دنبال سطح منحنی داخلی و می تواند به طور دقیق تر در اطراف قطر آرنج مختلف و شعاع خم تنظیم شود.

مفاصل به گونه ای متراکم می شوند که مواد به طور مداوم در امتداد یک مفصل مستقیم حرکت نکنند. در طول پوشش، توجه به شعاع بیرونی،هر دو انتقال نهایی و هر منطقه ای که سطح فولاد ممکن است در معرض قرار بگیرد.

ساختاری که با کاشی پوشانده شده است برای قطر های بزرگ و آرنج های غیر استاندارد بسیار عملی است.در عوض می توان یک آستین سرامیکی یکپارچه یا حلقه سرامیکی قطعی را در نظر گرفت.انتخاب بستگی به قطر داخلی، هندسه آرنج و سطح ضربه دارد.

پارامترهای سرامیکی آلومینیومی 92٪

این مقادیر مواد معمولی است. درجه سرامیک نهایی و الزامات آزمایش باید در مشخصات سفارش تأیید شود.

زمان گذار به دقت کنترل می شود

اگر لبه سرامیکی کمتر از لوله مجاور باشد، بخشی از دیوار فولادی ممکن است در معرض قرار گیرد.اگه بالاتر باشه، لبه سرامیکی ممکن است بارها و بارها جریان مواد را قطع کند.

به همین دلیل باید قطر داخلی نهایی پس از پوشش بررسی شود. سرامیک در هر دو سر باید با لوله مجاور هماهنگ شود.و طول جوش باقی مانده یا انتقال فلنج باید از نقشه نصب پیروی کند.

خود آرنج فولادي هم مستلزم کنترل ابعاد است زاويه خم، شعاع خط مرکز، طول لمسيو جهت گیری فلنج تاثیر می گذارد که آیا قطعه می تواند بدون مجبور کردن لوله اطراف از تراز نصب شود.

استفاده از آرنج ها

آرنج های سرامیکی می توانند در خط لوله هایی نصب شوند:

• ذغال سنگ خرد شده
• خاکستری پرنده و خاکستری کف
• پودر سنگ آهک
• سیمان و گرد و غبار کلینک
• غلظت معدنی
• شن و ماسه و ذرات خاشاک
• گرد و غبار و ذرات لاغری کارخانه های فولاد
• مواد خشک دیگر

انتخاب پوشش واقعی باید اندازه ذرات، سرعت جریان، زاویه ضربه، دمای کار و اینکه آیا سیستم تحت فشار یا خلاء کار می کند را در نظر بگیرد.

سوالات عمومی

این یک آرنج سرامیکی یکپارچه است؟

نه. محصولی که در این صفحه نشان داده شده یک آرنج فولادی است که با کاشی های سرامیکی آلومینیوم انفرادی پوشانده شده است. آستین های سرامیکی یکپارچه معمولا برای قطر داخلی کوچکتر یا منظم تر در نظر گرفته می شوند.

چرا مفاصل سرامیکی به هم ریخته اند؟

مفاصل متراکم مانع از دنبال کردن یک بخیه مداوم از طریق آرنج می شود. آنها همچنین احتمال قرار گرفتن در معرض یک مسیر لباس مستقیم به سطح فولاد را کاهش می دهند.

مي تونيم از سراميك ضخيم تر براي شعاع بيرون استفاده کنيم؟

بله، وقتی که فرسایش روی خم بیرونی متمرکز شده است، سرامیک ضخیم تر یا یک درجه سرامیک متفاوت می تواند در آن منطقه با توجه به طراحی و شرایط عملیاتی تنظیم شود.

آیا می توان آرنج های فلانژ شده و جوشیده را تولید کرد؟

بله. می توان فلانژ، جوش و سایر اتصال های نهایی مشخص را تولید کرد. جهت گیری فلانژ و طول جوش باقی مانده باید به وضوح در نقشه نشان داده شود.

قطر داخلی نهایی چگونه کنترل می شود؟

قطر آرنج فولادی، لایه چسب و ضخامت سرامیک در کنار هم در نظر گرفته می شوند.

آیا می توان یک آرنج فرسوده را بازسازی کرد؟

بله، تولید می تونه بر اساس یک نقشه تایید شده یا یک نمونه موجود باشه زاویه خم شدن، شعاع خط مرکز، طول لمسی، ابعاد اتصالو محل سنگین ترین سایش باید قبل از تولید بررسی شود..

هنگامی که یک آرنج که به طور مکرر در شعاع بیرونی از بین می رود، جایگزین می شود، یک عکس از بخش از دست رفته را همراه با طراحی اصلی به ELACERA® ارسال کنید.این باعث می شود که تعیین کند که آیا ضخامت سرامیک یا ترتیب پوشش نیاز به تنظیم دارد، آسان تر باشد..

​
